Линия по производству профилей

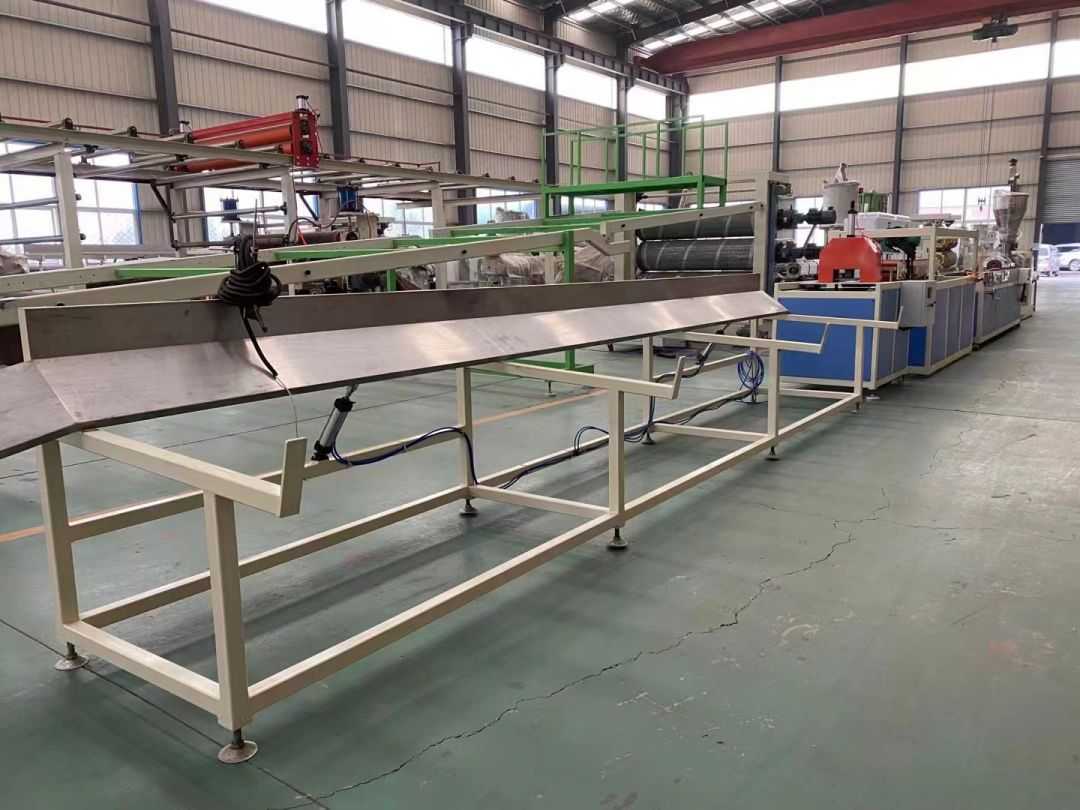

На линии по производству профиля используются конические двухшнековые экструдеры серии SJSZ-65/132, платформы вакуумной формовки из нержавеющей стали, гусеничные тракторы, комплексные автоматические отрезные машины и переворачивающиеся разгрузочные стеллажи. Формирующая платформа оснащена вакуумным насосом высокого давления и водяным насосом, которые регулируются в четырех плоскостях. Трактор пневматически закреплен. Автоматическая машина для резки фиксированной длины использует переключатель хода для резки до фиксированной длины. Штабелируемая стойка длиной 6 метров изготовлена из нержавеющей стали и переворачивается с помощью пневматического механизма.

случай

дисплей продукта

проект	технический параметр
главный двигатель
электрический шкаф управления	* Воздушный переключатель: Чинт * Толщина используемой стали не менее 1,5 мм, все электрические компоненты известных брендов.
Объем производства (кг/ч)	100-200 (варьируется в зависимости от объема экструзии обрабатываемых материалов и условий эксплуатации)
размер (мм)	3670 х 1500 х 2350 мм
вес (кг)	3000 кг
Автоматический дозатор и загрузочный бункер	Материал: нержавеющая сталь
Линия электропередачи	трехфазная четырехпроводная система
Регулятор температуры с функциями аварийной остановки и защиты.	Интеллектуальный стол контроля температуры Функция сигнализации защиты от перегрузки по току Система защиты от высоковольтных перегрузок.
особенность	Высокий сдвиг, хороший пластифицирующий эффект, высокая производительность (100-160 кг / ч), скорость экструзии профиля соответствующего размера для удовлетворения требований к производительности производственной линии. Высококачественные материалы изготовления и прочные детали обладают прочными свойствами.
Как отображаются данные панели управления	цифровой дисплей

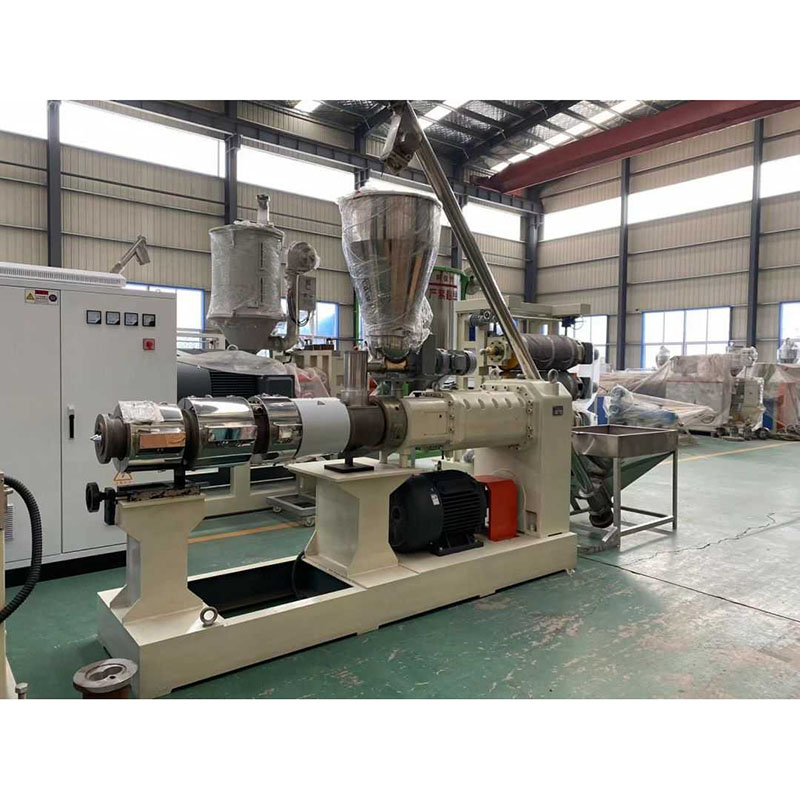

Винт: высококачественный сплав 38CrMoAIA, толщина нитридного слоя 0,7 мм, твердость поверхности HV940, Ra0,4 мкм. Известный китайский бренд
диаметр (мм)	65/132 мм
активная длина (мм)	2140 мм
количество	Статья 2
форма	сужаться
Скорость Скорость (об/мин)	1~34 (в направлении наружу)
Барабан, высококачественный сплав 38CrMoAIA, толщина нитридного слоя 0,7 мм, твердость поверхности HV940, Ra0,4 мкм.
Тип цилиндра машины	монолитные устройства
Метод нагрева	Литое алюминиевое нагревательное кольцо
Количество зон обогрева	Зона 4
мощность нагрева (кВт)	30 кВт (11/4/6/8)
диапазон температур (℃)	50~350℃
Количество зон охлаждения	3 район
Комбинированное ядро потока	45#, внутренняя поверхность хромированная
проход охлаждающей жидкости	Вентилятор 3X250w охлаждается.
охлаждающая среда	воздух
гарантия качества	Срок службы более 10 000 часов.
Способ обращения с барабаном машины	Твердость двойного сплава HRC 55-62.
2. Система привода и система замедления.
Мощность двигателя главного привода	37 кВт, мотор известной марки Шаньдун
Метод работы главного двигателя	Трехфазный асинхронный двигатель, напрямую подключенный к коробке передач, двигатель с регулируемым преобразователем частоты.
Скорость главного привода главного двигателя	30~1400об/мин
Марка коробки передач	Горизонтальная коробка передач с высоким крутящим моментом, наклонная шестерня с твердыми зубьями
шестерня	Обработка инфильтрацией азота, материал шестерни - 20CrMoTi.
касса для билетов на работу	Два редукционных вала распределительной коробки приводятся в движение таликовыми шестернями.
Режим регулирования скорости главного двигателя	Регулировка скорости переменного тока
3. система вакуумной откачки
тип	водокольцевой вакуумный насос
мощность двигателя	3 кВт
Режим работы двигателя	трехфазный асинхронный двигатель
степень вакуума	0~-0,8Па
вакуумный насос	Скорость выхлопа: 60м³/ч

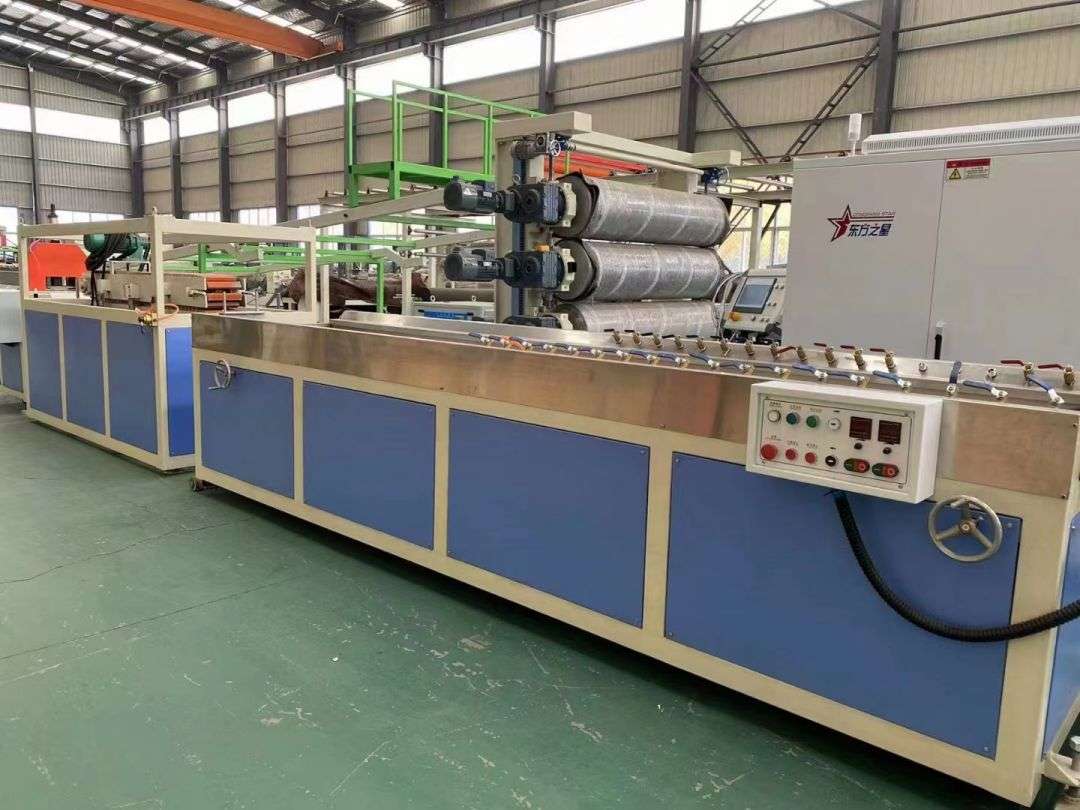

1. 240 Таблица настройки вакуума

размер (мм)	400012001475 мм (включая размер направляющей)
Материал водяной пластины	нержавеющая сталь
Количество воздушного сопла и водяного сопла	Около 60
Передвигайте мотор до и после	0,75 кВт (1 комплект)
водяной насос	3кВт
Тип вакуумного насоса	Водокольцевой вакуумный насос
Мощность вакуумного насоса	Два, 4кВт
степень вакуума (МПа)	0~-0,8Па
Положение и способ подключения сопла водяного пара	Расположение: обе стороны установочной площадки: фиксированного типа.
Режим регулировки высоты центра	Руководство по кохлеарному червю
шкаф управления	1, простота в эксплуатации. 2. Используйте таблицу настроек до и после электрической регулировки, ручной регулировки вверх и вниз. 3、 Электрические приборы изготовлены из китайца. 4. Все двигатели имеют защиту от чрезмерной нагрузки.
Объем и количество резервуара для воды	Около 150 л

Общие параметры спецификации

Автоматический контроль подачи и дренажа воды

Таблица вакуума 1

Переместиться на 700 мм мм и вперед.

Точная настройка слева и справа ± 30 мм.

Водяные диски изготовлены из нержавеющей стали.

Внешние трубы и оборудование легко монтируются и легко ремонтируются.

Все наружные трубы водоснабжения и водоотведения выполнены из стальных оцинкованных труб типоразмера 1"-2".

хороший внешний вид

2. Гусеничный трактор

Длинный, X и широкий (мм)	1800 мм х 1500 мм х 1700 мм
Скорость тяги (м/мин) максимальное тяговое усилие	0,8-5 м/я 4000 Н
Мощность тягового двигателя (кВт)	2,2 кВт х 1
Отслеживать путь	пневматический
Режим подключения двигателя	звездное соединение
количество двигателей	1
скорость двигателя	10~1450об/мин
Отслеживать эффективную длину	1500 мм
Регулирование скорости двигателя	Двигатель переменного тока, инверторное регулирование скорости
Режим соединения резины и гусеницы	Быстрое соединение с помощью винтов, легко устанавливается и снимается
Характеристики тяговых блоков	В сочетании с резиновыми блоками и сталью Q235A обладает хорошей прочностью и износостойкостью.
Кламмод режима	пневматическое управление
Высота центра трактора	1000 ± 50 мм, регулируемая, синхронная скорость тяги.
Давление сжатого воздуха	0,5~0,7 МПа
Цепной способ заправки	Добавление вручную
шкаф управления Цилиндр и пневматические детали	Электрические части: Чинт Цилиндр используется Ядке
Все пневматические части: Yadker × Контроллер трактора находится на плате управления вакуумом. × Двери и коробки на остальных сторонах изготовлены из стального листа толщиной 1,5 мм. × Внешний вид трактора красивый.

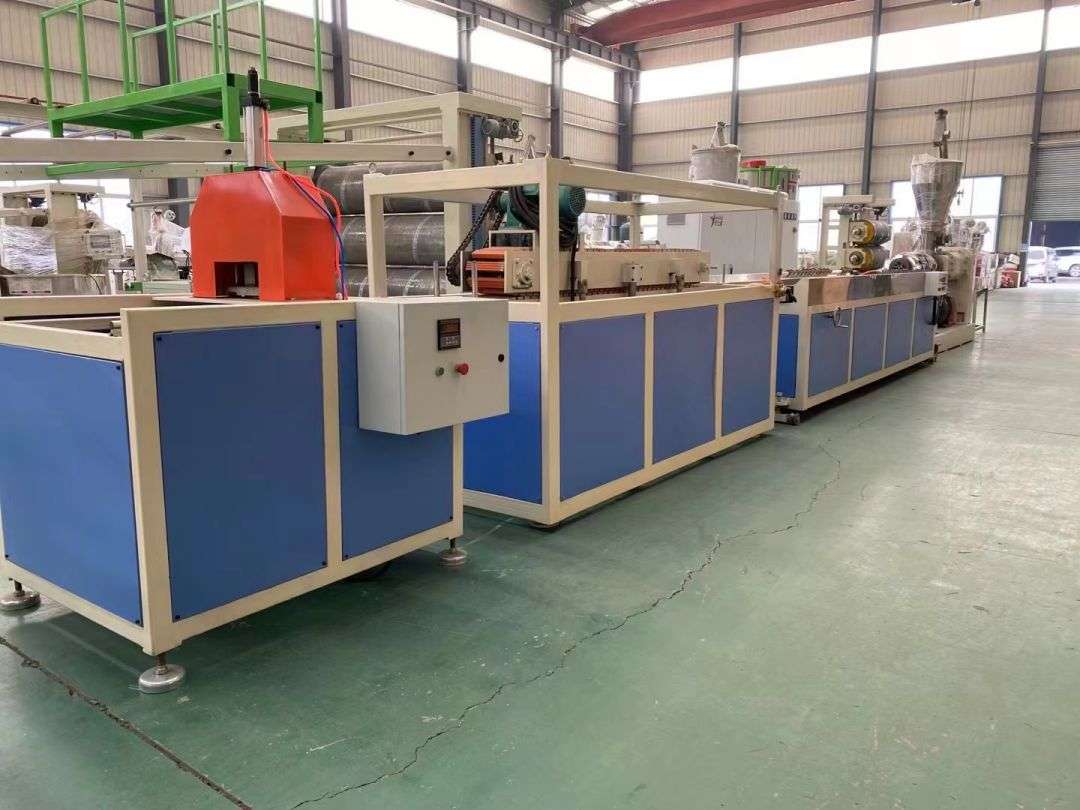

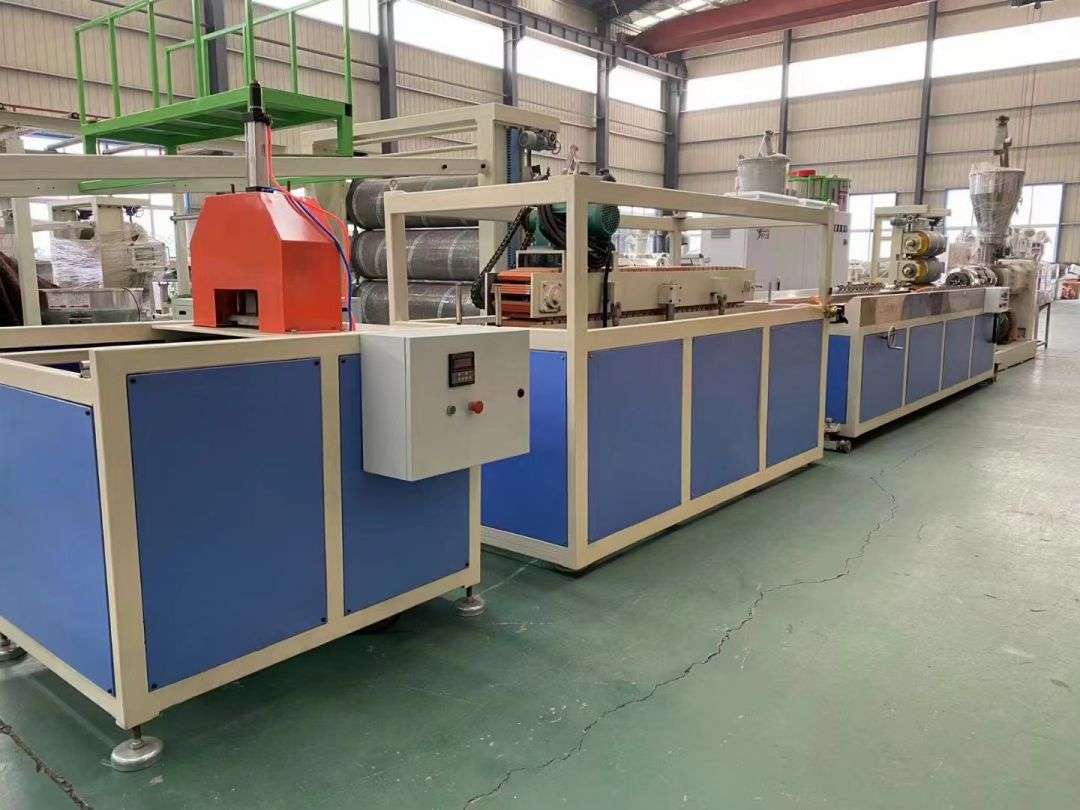

Автоматическая режущая интегрированная машина

3. Автомат для резки: 1200 мм х 1160 мм х 1600 мм.
Режим давления Точность резки Высота среза Уменьшите мощность двигателя	пневматическая схема ≤2 мм ≤150 мм 1,5 кВт
Максимальная ширина реза	260 мм
метровый метод	фотоэлектрический переключатель
Давление сжатия воздуха	0,5~0,7 МПа
