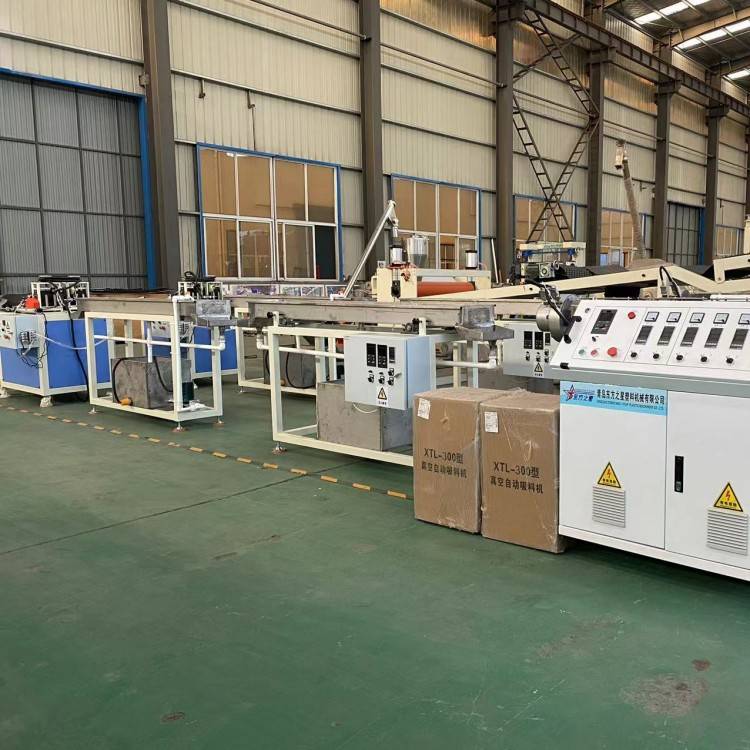

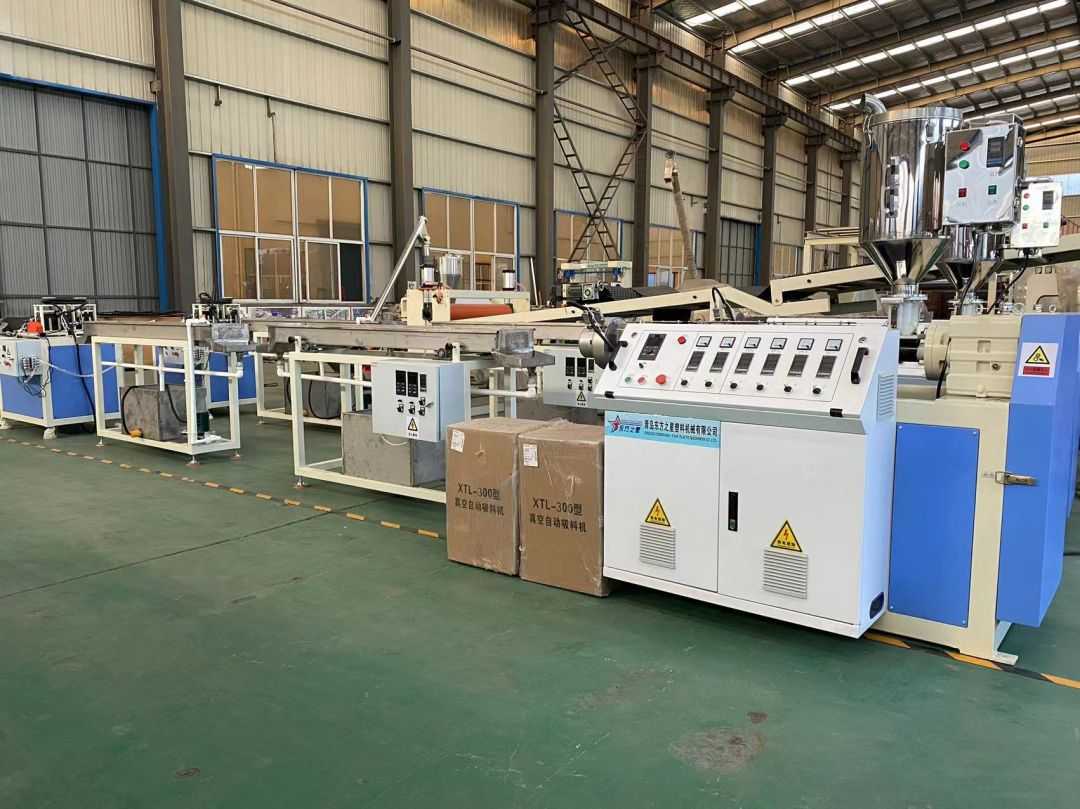

Оборудование для кромки ПВХ

Процесс

Подача, экструзия, формование, тяга, тиснение, намотка, тестирование и применение продукции.

Урожай

30-80 кг/ч. Разумные колебания в зависимости от характеристик материала и технических характеристик продукта.

Цвет машины

Светло-серая и темно-белая накладка оранжевого или небесно-голубого цвета.

Заводской спрос

Устройство фундаментов, строительные, земляные и стеновые работы;

Поставка кранов, вилочных погрузчиков и другой грузоподъемной техники; монтажные материалы и инструменты;

Пространство: (М*М*М): 18 м (длина) × 1,5 м (ширина) × 2,5 м (высота);

Напряжение питания

Напряжение источника питания: 3-фазное, 380 В, 50 Гц.

Допуск по напряжению: 5%/-5%;

Частота: 50 Гц ± 2%

Общая мощность: 40 кВт (производственная линия), фактическое использование 60 %.

Провода/трубы/кабели/сжатый воздух

Провода/кабели: от источника питания для управления этой производственной линией и всех кабелей от шкафа управления до шкафа каждой машины;

Водоснабжение: 0,5 куб.м./час.

Сжатый воздух: 0,4-0,6 ч.

цена

87 000,00 юаней (цена доставки компании)

Способы оплаты

30% депозит, 70% полная оплата перед доставкой.

Доставка

25 рабочих дней

Упаковка

полиэтиленовая упаковочная пленка или открытая упаковка

Срок годности

12 месяцев

Срок действия предложения

30 дней

Время котировки оборудования: 20 23 - 3 - 12

С ДЖ65-28/1

ПВХ гранулы

Производительность: 30-80 кг/ч (разумные колебания в зависимости от различных материалов и условий эксплуатации)

Размер продукта

Изготовление по чертежам или образцам заказчика.

1

Спиральный питатель из нержавеющей стали

1 комплект

0. 30 000 юаней

2

S J65 Экструзионная линия для производства кромкооблицовочных материалов

1 комплект

84 000 юаней

3

Инструкция по эксплуатации

1 порция

4

Электрическая схема

1 порция

5

Пластиковые аксессуары для машин

1 порция

Элемент

проект

Требуемые характеристики

Диапазон технических характеристик продукции

Подходит для кромки ПВХ, угловых линий ПВХ и других профильных изделий.

Максимальная производственная мощность кг/ч

3 0- 8 0

Максимальная скорость экструзии м/мин

0,5-15

Высота центра производственной линии (мм)

1000

Длина производственной линии мм

Примерно 13 000

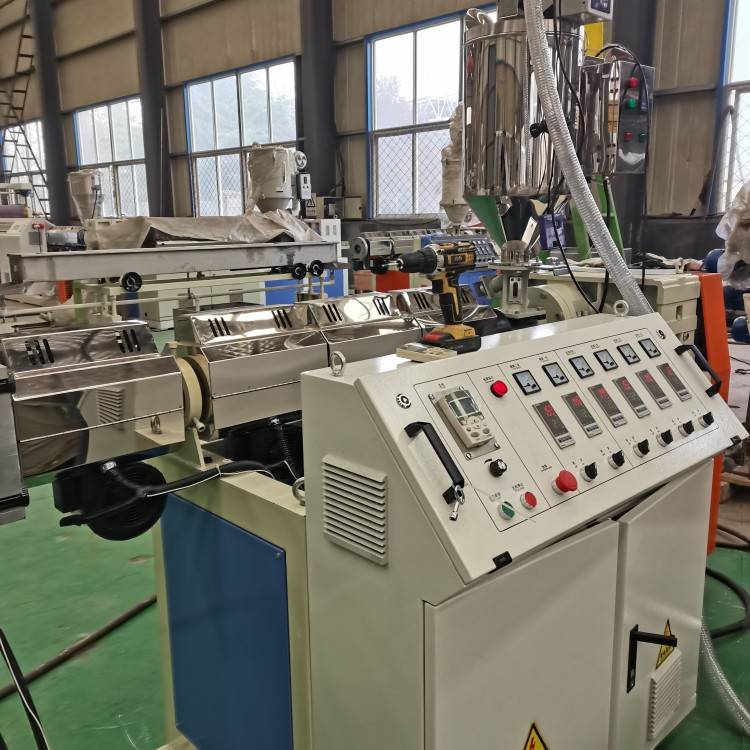

Линия по производству кромки ПВХ. Экструдер S J65-28/1

1

Технические характеристики

С ДЖ65-28/1

2

Диаметр винта

65 мм

3

Соотношение сторон винта

28 :1

4

Винтовая конструкция

Специальный винт из ПВХ

5

Конструкция ствола

Ствол интегрированный

6

Винт, материал ствола

38CrMOALA

7

Азотирование шнека и цилиндра

Азотирование

8

Срок службы шнека и ствола

Около 3 лет

9

Мощность двигателя с регулируемой частотой главного привода

18,5 КВт

10

Коробка передач

Специальный редуктор для пластикового оборудования Чанчжоу

11

Мощность нагрева бочки

16КВт

12

Способ охлаждения ствола

Воздушное охлаждение

13

Мощность охлаждающего вентилятора

4 × 0,18 кВт = 0,72 кВт

14

Метод загрузки

Спиральный питатель из нержавеющей стали

15

Система регулирования скорости двигателя с переменной частотой главного привода

Контроллер преобразования частоты 18,5 кВт

16

Хост электроприборы

Низковольтные электроприборы Chint, цифровой интеллектуальный регулятор температуры, инвертор известной марки, эргономичный электрический шкаф управления.

17

Внешний источник питания хоста

Трехфазная пятипроводная система

Общая установленная мощность 50кВт|+40кВт

Элемент

проект

Требуемые характеристики

Форма

1

Структурная форма

Головка машины для укладки строительных блоков

2

Материал головки и сердечника

45 # закалка и отпуск

3

Производим продукцию различных спецификаций и моделей.

Замена экструзионных матриц различных характеристик и размеров и соответствующих формообразующих устройств.

4

Метод нагрева формы

Используйте нагревательную пластину или нагреватель из литого алюминия без изменения цвета.

5

Срок службы пресс-формы

Около 3 лет

Элемент

проект

Требуемые характеристики

1

Определение длины резервуара

2,5 млн.

2

Материал поддона для воды

Нержавеющая сталь

3

Мощность двигателя продольного перемещения

0,75 кВт

4

Конструктивный тип

Охлаждение распылением воды, мощность водяного насоса 1,5 кВт.

5

Стереотип

Формовочная форма с водяным охлаждением

6

Сливная коробка, материал труб

Нержавеющая сталь

7

Диапазон движения спереди и сзади

800 мм

8

Левый и правый диапазон регулировки

50 мм

9

Диапазон перемещения вверх и вниз

80 мм

Элемент

проект

Требуемые характеристики

1

Метод тяги

Ролик

2

Эффективная ширина тяги

200

3

Тяговый двигатель

1,1 кВт

4

Диаметр тягового ролика

150 мм

5

Контроль скорости

Управление частотой

6

Устройство для тиснения

Заменяйте разные валики для тиснения для тиснения разных рисунков продукта.

7

Метод зажима

Пневматический + Ручной

Название продукта: Линия по производству кромок ПВХ. Намоточная машина

Элемент

проект

Требуемые характеристики

1

Метод прокатки

Моментный двигатель, двухпозиционный дисковый тип

2

Длина перемотки

200-500 метров

3

Обмоточный двигатель

5Н

4

Диаметр катушки

600 мм

5

Метод разгрузки

Ручная разгрузка

Форма

1 комплект

Платформа стереотипов

1 комплект

Тракторное тиснение

1 комплект

Обмотка

1 комплект

1

Длина диаметра раковины

2.4M

2

Материал водяной пластины

нержавеющая сталь

3

Продольная мощность мобильного двигателя

0,55 кВт

4

Конструктивный тип

Распыление воды для охлаждения, мощность насоса 0,75 кВт.

5

Завершить путь

Пресс-форма с водяным охлаждением

6

Корпус резервуара, материал трубопровода

нержавеющая сталь

7

Передний и задний диапазон перемещения

800 мм

8

Отрегулируйте диапазон влево и вправо

50 мм

9

Диапазон вверх и вниз

80 мм
