Какие продукты можно производить на машине для производства разлагаемых пластиковых листов PLA?

Характеристики материалов и совместимость оборудования

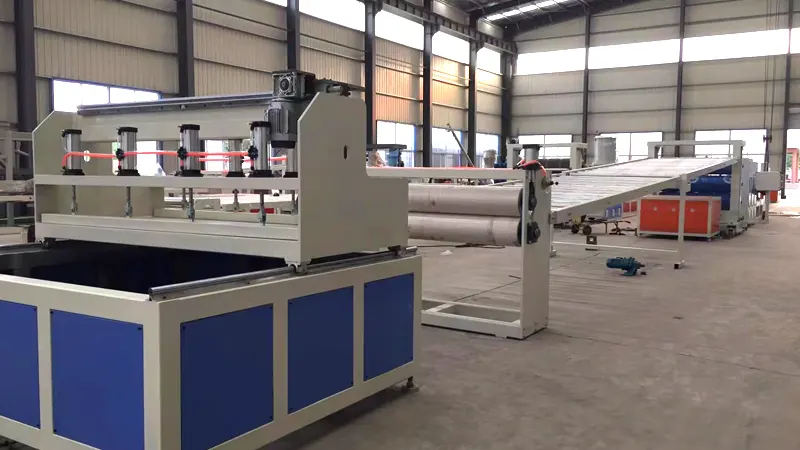

Прежде чем изучать конкретные категории продуктов, важно понять границы переработки PLA. PLA представляет собой термочувствительный кристаллический полимер с температурой стеклования (Tg) примерно 55–60°C и температурой плавления (Tm) в диапазоне 150–180°C. Смолы PLA, используемые для экструзии листов, обычно представляют собой полукристаллические или аморфные сорта, требующие низкотемпературной пластифицирующей конструкции шнеков и охлаждающих валков с принудительным воздушным или водяным охлаждением для подавления зародышеобразования кристаллов и образования геля. Стандартные конфигурации оборудованияМашина для производства пластиковых листов PLAдолжны включать системы вакуумной осушительной осушки, способные достигать точки росы ниже -40°C, поскольку остаточная влажность выше 500 частей на миллион вызовет гидролитический разрыв цепи и приведет к значительному падению характеристической вязкости (IV), ухудшая механические свойства.

1. Прозрачные упаковочные контейнеры высокой жесткости (замена ПЭТ/ПВХ)

• Типичная продукция: складные картонные коробки (например, коробки для рубашек), контейнеры для фруктов и ягод, цветочные конверты и антистатические лотки для электронных компонентов.

• Технические особенности: используются аморфные марки PLA, которые быстро закаливаются на охлаждающих валках (температура валков контролируется на уровне 20-30°C) для сохранения полимерных цепей в неупорядоченном некристаллическом состоянии, что обеспечивает высокую оптическую прозрачность со значением мутности ниже 5%. Толщина листа для этих применений обычно составляет от 0,2 мм до 0,8 мм.

• Требования к оборудованию: Машина для изготовления листов разлагаемого пластика PLA должна быть оборудована охлаждающими валками с зеркальной полировкой и закрытыми воздушными ножами для предотвращения окислительного пожелтения и дефектов поверхности.

2. Жаростойкие предметы общественного питания (замена ПП/ПС)

• Типичная продукция: крышки для горячих напитков, подносы для еды, пригодные для использования в микроволновой печи, раскладушки для фаст-фуда и термостойкие суповые тарелки.

• Технические особенности: немодифицированный PLA обладает плохой термостойкостью: температура размягчения по Вика составляет около 55°C, что недостаточно для сценариев горячего наполнения или повторного нагрева. Чтобы поднять температуру эксплуатации выше 100°C, смолу необходимо смешивать с добавками, образующими стереокомплекс (такими как PDLA), или постэкструзионную ориентацию и термическую кристаллизацию. Такие составы требуют геометрии смесительного шнека с высоким сдвиговым усилием, чтобы обеспечить равномерное диспергирование зародышеобразователей (обычно талька или соединений на основе амидов), которые ускоряют кинетику кристаллизации.

• Требования к оборудованию: Машина для изготовления листов разлагаемого пластика PLA должна иметь многопортовые боковые питатели для точного введения этих добавок непосредственно в поток расплава.

3. Листовой вспененный амортизирующий материал (замена EPS/EPE)

• Типичная продукция: защитные вставки для бытовой электроники, перегородки для бутилированной продукции, изотермические транспортные контейнеры для логистики холодовой цепи и одноразовая амортизирующая упаковка.

• Технические особенности: производственный процесс включает впрыскивание в расплав физических пенообразователей (таких как диоксид углерода или бутан) или смешивание химических пенообразователей (производных азодикарбонамида), которые разлагаются при контролируемой температуре и давлении. При экструзии через специальную кромку матрицы резкий перепад давления инициирует зарождение и рост пузырьков, в результате чего образуется лист пенопласта с плотностью от 0,05 г/см³ до 0,8 г/см³.

• Требования к оборудованию: машина для изготовления листов разлагаемого пластика PLA должна иметь специальные статические смесители и охладители расплава для поддержания давления растворения внутри цилиндра выше 15 МПа, а также специально профилированные кромки матрицы, предназначенные для предотвращения преждевременного разрушения ячеек во время расширения.

4. Стерилизуемая упаковка медицинского назначения (замена ПВХ)

• Типичная продукция: стерильные процедурные лотки для хирургических инструментов, блистеры внутренней упаковки для смотровых перчаток и полотна-основы для блистерных упаковок фармацевтических препаратов.

• Технические особенности: требуются низкоэкстрагируемые марки PLA высокой чистоты, способные выдерживать без разложения гамма-излучение или циклы стерилизации оксидом этилена (EtO). Процесс экструзии должен включать системы фильтрации расплава с абсолютной точностью фильтрации 50 мкм или выше для удаления гелей, карбонизированных частиц и рыбьего глаза, которые могут поставить под угрозу оптическую прозрачность и целостность барьера.

• Требования к оборудованию: для цилиндра и шнекового узла машины для изготовления листов разлагаемого пластика PLA требуется облицовка из нержавеющей стали или устойчивая к коррозии, а вся производственная линия должна соответствовать стандартам чистых помещений (обычно класс ISO 8 / класс 100 000 или выше), чтобы соответствовать нормативным требованиям для производства медицинского оборудования.

5. Промышленные и сельскохозяйственные функциональные листы (без упаковки)

• Типичная продукция: полностью биоразлагаемые сельскохозяйственные мульчирующие пленки (более толстой толщины), горшки для рассады, пленки-подложки для термотрансферной печати и съемные теневые панели для теплиц.

• Технические особенности: эти области применения часто требуют модификаций, повышающих ударную вязкость, что достигается за счет совместной экструзии PLA с PBAT (полибутиленадипат-котерефталат) в слоистой структуре A/B/A, где внутренний B-слой обеспечивает повышенную устойчивость к разрыву и гибкость. Толщина листа колеблется в широких пределах от 0,5 мм до 3 мм.

• Требования к оборудованию:Машина для производства пластиковых листов PLAдолжны быть сконфигурированы с блоками подачи для совместной экструзии или многоманифолдными матрицами (распределители типа ABA), а также с онлайн-системами измерения толщины (на основе бета-излучения или инфракрасного излучения), которые обеспечивают обратную связь в реальном времени для автоматической регулировки профиля кромки матрицы.

Руководство по выбору оборудования (по типу продукта и производительности)

Распространенные дефекты продукции и меры противодействия процессам (Практическое руководство)

Текущие тенденции развития экструзии листов PLA указывают на рецептуры с высоким содержанием наполнителя, включающие 30% или более карбоната кальция или древесную муку, для снижения затрат на сырье при сохранении приемлемых механических характеристик. Полностью биоразлагаемые многокомпонентные смеси (PLA + PBS + PCL) набирают популярность для применений, требующих индивидуальных профилей разложения. Производители оборудования все чаще интегрируют системы машинного зрения на базе искусственного интеллекта непосредственно в экструзионную линию машины для производства разлагаемых пластиковых листов PLA, что позволяет в режиме реального времени обнаруживать черные точки, пузыри и царапины на поверхности. Это достижение продемонстрировало измеримые улучшения качества, увеличив выход продукции при первом проходе примерно с 92% до более 98% в условиях коммерческого производства, одновременно сократив трудозатраты на ручной контроль и переработку отходов.
